<ステンレス製花火筒標準規格・単筒・連結表>
サイズ
|
筒口形状
|
底部形状
|
筒寸法（板厚×内径×長さ）
|
2号
|
バンド・カール
|
お椀・皿形状
|
t0.7 × φ 61 × 350
|
2.5号
|
バンド・カール
|
お椀・皿形状
|
t0.7 × φ 76 × 450
|
3号
|
バンド・カール
|
お椀・皿形状
|
t0.7 × φ 91 × 450
|
3.5号
|
バンド
|
お椀
|
t1.0 × φ106 × 600
|
4号
|
バンド・カール
|
お椀・皿形状
|
t1.0 × φ122 × 650
|
5号
|
バンド・カール
|
お椀・皿形状
|
t1.2 × φ152 × 750
|
6号
|
バンド
|
お椀形状
|
t1.2 × φ182 × 900
|
7号
|
バンド
|
お椀形状
|
t1.2 × φ212 × 1000
|
8号
|
バンド
|
お椀形状
|
t1.5 × φ243 × 1200
|
10号
|
バンド
|
お椀形状
|
t2.0 × φ303 × 1300
|
☆ ご要望により2尺・3尺筒も製作致します。
☆ 板厚・長さ等の仕様変更は可能です。※別途お見積り致します
☆ 連結筒（小型煙火・各種号数の連結筒）※ご要望に応じて製作致します。
☆ 各種演出用筒（内径約20ミリ～内径約55ミリ）※ご要望により他のサイズも製作致します。
☆ 注文本数等によって、価格が変動いたします。※別途お見積り致します
|
     |
     |
     |
<単筒・スターマイン筒固定用ベルト 標準規格表>
ラチェットバックル式
品番・仕様
|
端末金具
|
ベルト巾×長さ
|
ベルト厚さ
|
破断強度
|
ベルト色（標準色）
|
ベルト色（蛍光色）
|
LBR 300W EF50
|
エンドレスフック（EF）
|
巾35ｍｍ長さ5m
|
2.0ｍｍ
|
2,000kgf
|
青色のみ
|
ブルー
|
蛍光色無し
|
LBR 100W EF20（金具大）
|
エンドレスフック（EF）
|
巾25ｍｍ長さ2m
|
1.8ｍｍ
|
1,500kgf
|
バイオレット
|
ブラック
|
ブルー
|
グリーン
|
ピンク
|
イエロー
|
LBR 100W EF30（金具大）
|
エンドレスフック（EF）
|
巾25ｍｍ長さ3m
|
1.8ｍｍ
|
1,500kgf
|
バイオレット
|
ブラック
|
ブルー
|
グリーン
|
ピンク
|
イエロー
|
LBR 100W EF50（金具大）
|
エンドレスフック（EF）
|
巾25ｍｍ長さ5m
|
1.8ｍｍ
|
1,500kgf
|
バイオレット
|
ブラック
|
ブルー
|
グリーン
|
ピンク
|
イエロー
|
LBR 100W E30（金具大）
|
エンドレス金具なし
|
巾25ｍｍ長さ3m
|
1.8ｍｍ
|
1,500kgf
|
バイオレット
|
ブラック
|
ブルー
|
グリーン
|
ピンク
|
イエロー
|
LBR 100W E40（金具大）
|
エンドレス金具なし
|
巾25ｍｍ長さ4m
|
1.8ｍｍ
|
1,500kgf
|
バイオレット
|
ブラック
|
ブルー
|
グリーン
|
ピンク
|
イエロー
|
LBR 70 EF30（金具小）
|
エンドレスフック（EF）
|
巾25ｍｍ長さ3m
|
1.8ｍｍ
|
1,500kgf
|
バイオレット
|
ブラック
|
ブルー
|
グリーン
|
ピンク
|
イエロー
|
LBR 70 EF50（金具小）
|
エンドレスフック（EF）
|
巾25ｍｍ長さ5m
|
1.8ｍｍ
|
1,500kgf
|
バイオレット
|
ブラック
|
ブルー
|
グリーン
|
ピンク
|
イエロー
|
LBR 70 E30（金具小）
|
エンドレス金具なし
|
巾25ｍｍ長さ3m
|
1.8ｍｍ
|
1,500kgf
|
バイオレット
|
ブラック
|
ブルー
|
グリーン
|
ピンク
|
イエロー
|
LBR 70 E40（金具小）
|
エンドレス金具なし
|
巾25ｍｍ長さ4m
|
1.8ｍｍ
|
1,500kgf
|
バイオレット
|
ブラック
|
ブルー
|
グリーン
|
ピンク
|
イエロー
|
カムバックル式
LBB 100 EF20（金具大）
|
エンドレスフック（EF）
|
巾25ｍｍ長さ2m
|
1.8ｍｍ
|
400kgf
|
バイオレット
|
ブラック
|
ブルー
|
グリーン
|
ピンク
|
イエロー
|
LBB 100 EF30（金具大）
|
エンドレスフック（EF）
|
巾25ｍｍ長さ3m
|
1.8ｍｍ
|
400kgf
|
バイオレット
|
ブラック
|
ブルー
|
グリーン
|
ピンク
|
イエロー
|
LBB 80 EF20（金具小）
|
エンドレスフック（EF）
|
巾25ｍｍ長さ2m
|
1.5ｍｍ
|
300kgf
|
バイオレット
|
ブラック
|
ブルー
|
イエロー
（ライン入）
|
グリーン
|
ピンク
|
イエロー
|
LBB 80 EF30（金具小）
|
エンドレスフック（EF）
|
巾25ｍｍ長さ3m
|
1.5ｍｍ
|
300kgf
|
バイオレット
|
ブラック
|
ブルー
|
イエロー
（ライン入）
|
グリーン
|
ピンク
|
イエロー
|
※ベルトの色は、上記色より選択することが出来ます。（標準色／蛍光色）
但し、ラチェットバックル式 LBR 300W FA50のベルト色は青色のみとなります。
※ベルトの長さは、標準規格表以外のご希望の長さでも製作致します。
※ご希望により、貴社名、ベルト長さを無償で印刷致します。
|
固定ベルト取付例
|
|
|
    |
|

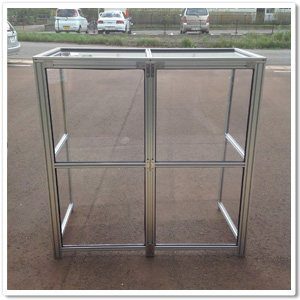

点火場防護室 |

|
点火場防護室（収納時） ・ 防護板 ・ 防護板（収納時）
|
|
 |
サイズ表（桜皮とじ）
１尺２寸
１尺
８寸
７寸
|
|
